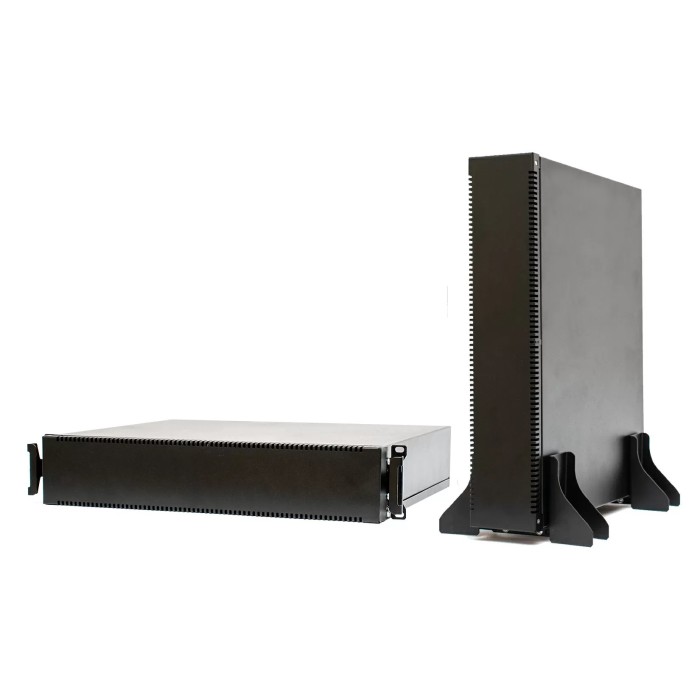

Описание BMRT-36-18. Батарейный модуль. Штиль

Батарейный модуль для работы с ИБП STR1101SL, STR1101L и STR1101LD для установки в 19" стойку, 2U; U-батарей 36 В, 6 батареи 12 В 9 А·ч, суммарная ёмкость 18 А·ч; разъём подключения к ИБП TD50A; t-раб.+20…+25°С, 88×490×390 мм

Назначение изделия

Батарейный модуль BMRT-36-18 предназначен для совместного применения с однофазными ИБП «Штиль» STR1101L и STR1101LD напольного/стоечного исполнения с выходной мощностью 1 кВА. Устройство представляет собой металлический контейнер с уже предустановленными батарейными блоками, которые позволяют обеспечить требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам источника бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлено два батарейных блока BP-36-09/RT, каждый из которых имеет по три аккумуляторных батареи 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 4 шт.).

BMRT-36-18 имеет широкий функционал по контролю работы встроенных батарей:

мониторинг состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
тестирование ёмкости;
защиту от глубокого разряда (LVD);
термокомпенсацию заряда.
Предусмотрен фронтальный доступ к выдвижным блокам аккумуляторных батарей, который предусматривает их извлечение/установку без демонтажа батарейного модуля. Замена аккумуляторных блоков выполняется в «горячем» режиме: без отключения ИБП и нагрузки.

Для соединения с ИБП в BMRT-36-18 установлен разъем TD50A «Андерсон».

Дополнительное оборудование

(304503) - Штиль STR1101SL, Источник питания UPS (220В)

(324879) - Штиль STR1101L, Источник питания UPS (220В)

(330061) - Штиль STR1101LD, Источник питания UPS (220В)

(331596) - BP-36-09/RT, Батарея для ИБП
