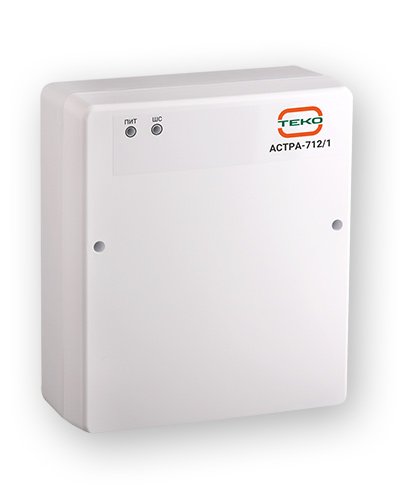

Астра-712/1. Прибор приемно-контрольный охранный. ТЕКО в Симферополе

Описание Астра-712/1. Прибор приемно-контрольный охранный. ТЕКО

ППКОП, контроль 1 ШС, U-шс 9...14 В, I-шс 3 мА, встроенный звуковой сигнализатор, управление ключами TouchMemory (до 28 шт.) или кнопкой (в комплекте), выход "Сирена" 0.1 А (клеммы "SND" и "+Bat_out")/1.5 А (клеммы "SND" и "+12V"), выход "Лампа" 0.05 А, выход "Arm_out" 0.05 А, 1 оптореле 100 В/0.1 А, 1 выход питания извещателей 12 В/0.55 А, U-пит. 187...242 В, P-потр. 5Вт, под аккумулятор 12 В/7 Ач, IP41, t-раб. -30…+55°C (без АКБ), габ.размеры 165х190х79 мм

Назначение изделия

- контроль состояния 1 шлейфа сигнализации (ШС) с включенными охранными или технологическими извещателями;
- управление средствами оповещения;
- выдача тревожных извещений на ПЦН через релейный выход;
- выдача информации по линии расширения на релейные блоки Астра-822, блоки индикации Астра-861;
- обеспечение питающим напряжением активных извещателей и других устройств.

Особенности

* постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);

* обеспечивается работа ШС по типам "охранный " или "технологический".
В ШС могут быть включены:
- извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;

* контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

* контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";

* силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

* установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "технологический"),
- времени задержки на вход/выход;

* наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);

* подключение к ПК обеспечивается блоком сопряжения Астра-983.

Комлектация

Прибор приемно-контрольный охранный 1 шт.
Выключатель кнопочный 1 шт.
Предохранитель 220 В 160 мА 1 шт.
Винт 4 шт.
Дюбель 4 шт.
Руководство по эксплуатации 1 экз.

Дополнительное оборудование

(208444) - Астра-983, блок сопряжения с компьютером (USB)

(004385) - Астра-822, модуль сигнальных реле

(004287) - Астра-861, модуль выносных индикаторов

Количество ШС: 1	- выход для питания извещателей: 12В/750мА
Количество разделов: 1	- релейного выхода: 100В/100мА
Способ управления режимами работы: кнопка; ключ ТМ	Напряжение питания, B:
Внешние интерфейсы для обмена, программирования и управления: LIN	- от сети переменного тока: 187…242
Длительность звучания выносного звукового оповещателя, мин: 3 (программируется)	- от дополнительного источника: 12
Напряжение на клеммах для подключения ШС, В:	Ток потребления, мА:
- в дежурном режиме: 9…14	- при питании от внешнего источника питания: 150
Ток ШС в дежурном режиме, мА: 3	- при питании от встроенного аккумулятора, мА: 150
Номинальное сопротивление выносного резистора, кОм: 3.9	Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более: 220 (ШСО)/150 (ШСП)	- от сети переменного тока : 15Вт
Параметры информационных выходов:	Кол-во устанавливаемых аккумуляторов: 1
- кол-во выходов типа "Открытый коллектор": 2	Емкость аккумулятора, А·ч: 7
- кол-во выходов типа "Сухой контакт": 1	Материал корпуса: Пластик
Максимально допустимые токи и напряжения:	Степень защиты: IP41
- на выходе "звуковой оповещатель": 12В/1.5А (клеммы SND,BAT при наличии АКБ)/0.1А (клеммы SND; +12V)	Диапазон рабочих температур, °С: -10…+50
- на выходе "световой оповещатель": 12В/50мА (клеммы LHT и «+12V»)/50мА (клеммы «ARM…out» и «+12V»)	Габаритные размеры. мм: 165х190х79
