КПЛ-40, IP54. Коробка коммутационная взрывозащищенная. ЭлектроСпецИндустрия в Симферополе

Описание КПЛ-40, IP54. Коробка коммутационная взрывозащищенная. ЭлектроСпецИндустрия

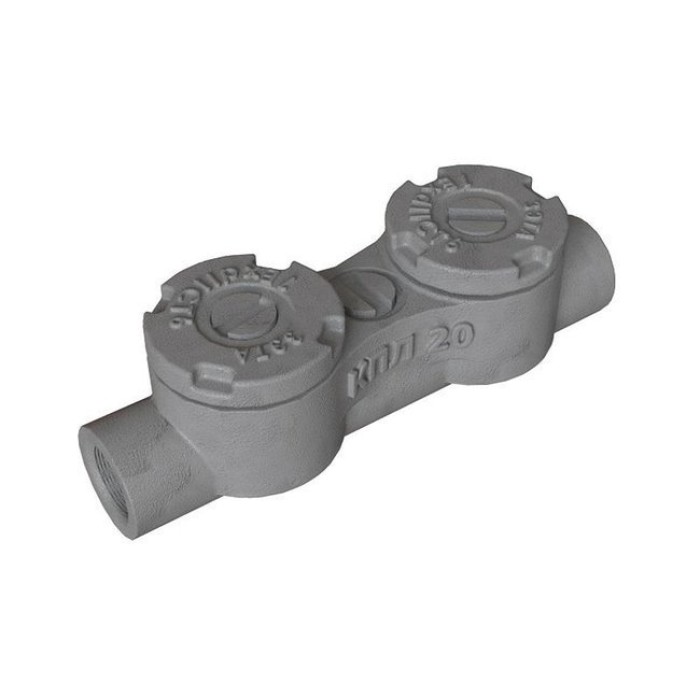

Коробка взрывозащищенная 1Еx d IIС Т6, для выполнения соединений и ответвлений проводов и кабелей в стальных водо-газопроводных трубах (по ГОСТ 3262), 2 кабельных ввода с внутренней трубной цилиндрической резьбой «G 1½"», крышка с заливной пробкой G 1½", IP 54, габ. размеры 192х86 мм, корпус из алюминиевого сплава

Назначение изделия

Коробка алюминиевая взрывозащищенная серии В типа КПЛ предназначена для выполнения разделительных уплотнений с локальным испытанием проводов и кабелей с алюминиевыми и медными жилами в стальных водопроводных трубах в электросетях переменного и постоянного тока с номинальным напряжением до 600 В включительно, прокладываемых во взрывоопасных зонах всех классов.

Особенности

Коробка изготавливается из алюминиевых сплавов АК5М2, АК7, АК9М2 по ГОСТ 1583.
Коробка состоит из корпуса с патрубками для присоединения стальных водогазопроводных труб с проводами или кабелями и крышками с заливными пробками присоединяющимся к корпусу на резьбе.
Взрывонепроницаемость коробки достигается применением взрывонепроницаемых резьбовых соединений.

Резьба трубная цилиндрическая по ГОСТ 6357 класса В
-для КПЛ-20 диаметром G3/4” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-25 диаметром G 1” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-40 диаметром G 11/2” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-50 диаметром G 2” в патрубках и G 1,5” на корпусе и крышках коробки.

Маркировка по взрывозащите: 1ExdIICT6	Материал: Алюминий
Количество кабельных вводов: 2	Степень защиты: IP54
Диаметр кабельного ввода: G 11/2"	Габаритные размеры. мм: 192х86
